Resumen

En diferentes ocasiones se requiere un conocimiento técnico necesario para llevar a cabo una correcta iluminación en distintas ubicaciones como puede ser un plató de televisión, un teatro, un escenario de festival, etc.
En este proyecto se ha diseñado e implementado un sistema de iluminación a pequeña escala en el estudio de la Escuela Politécnica de Cuenca, el cual se puede ampliar en cualquier momento ya que la configuración sería totalmente escalable.
Este proyecto se divide en cuatro partes principales como son el estudio y análisis de protocolos de transporte de datos de iluminación profesional, el diseño 3D del estudio en el software Chamsys y la implementación e instalación del sistema de iluminación en el estudio.

Objetivos

• Conocer las diferentes posibilidades de iluminación.
• Conocer e investigar el comportamiento y uso de los diferentes tipos de lámparas.
• Conocer el software de control de iluminación profesional más conocido.
• Programar y simular en un diseño 3D la sala en la que se realizará el proyecto.
• Realizar una instalación de un sistema de iluminación para un estudio de TV.
• Implementar los protocolos de transporte de redes que mejor se adaptan a las necesidades formativas y equipamiento del laboratorio de la Escuela Politécnica de Cuenca.
• Estudiar los distintos protocolos de iluminación.
• Conocer los distintos tipos de nodo de red en base al protocolo que utilizan.
• Programar un show de iluminación en base a un tema musical.
• Proponer una mejora del sistema de iluminación implementado en el estudio.

Desarrollo

Diseño del sistema de iluminación

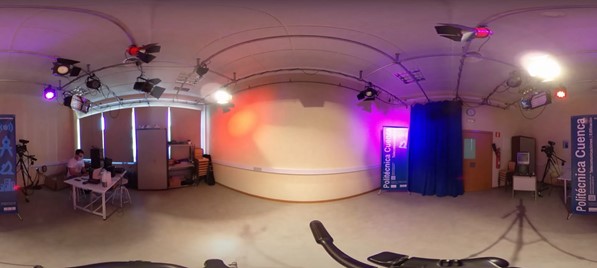

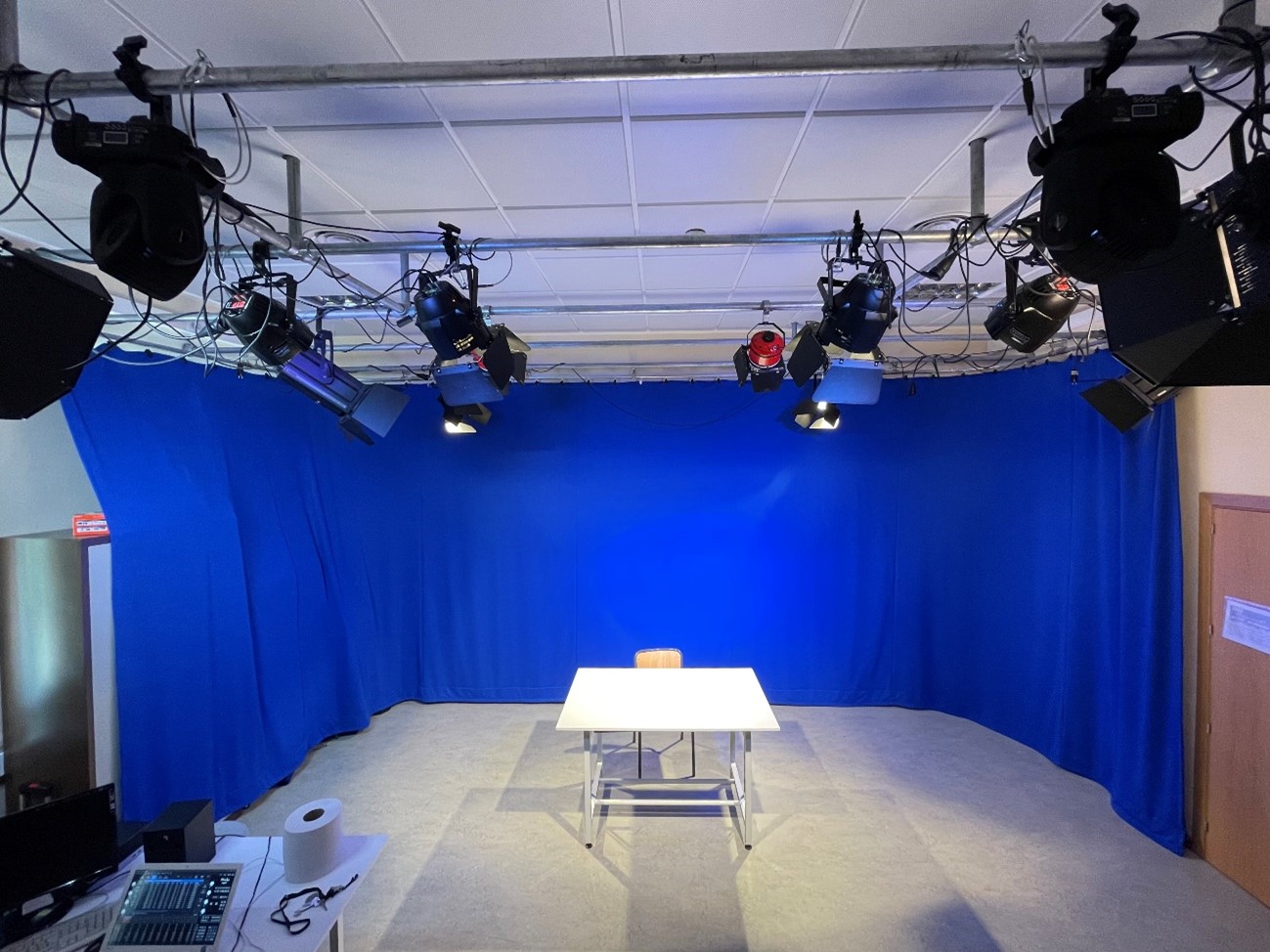

Se realiza el diseño e instalación del sistema de iluminación en la sala 1.22 de la Escuela Politécnica de Cuenca. Este sistema se ha diseñado en dos bloques gemelos, es decir, se ha dividido en la parte derecha y en la parte izquierda. Los dos bloques constan de las mismas luminarias para conseguir una iluminación equilibrada en ambas partes del sujeto o sujetos iluminados. Se cuenta con cuatro lámparas LED CobSpot 200 LW, otros dos par LED SuperMultiParLED 108/3 y dos cabezas móviles Moviled 1210B MKII, todas estas de la marca MarkPro. Por otro lado, se cuenta con dos bancos fluorescentes de la marca Dexel Lightning.
En este proyecto se ha trabajado con dos nodos de red diferentes los cuales son los encargados de la conversión de protocolos para hacer posible la conexión entre el controlador y las luminarias. Estos nodos son el WorkPro LM 3R2 con el que se ha trabajado con el protocolo Art-Net, y el nodo WorkPro LS-Node2 haciendo posible el envío de datos DMX a través del protocolo sACN.

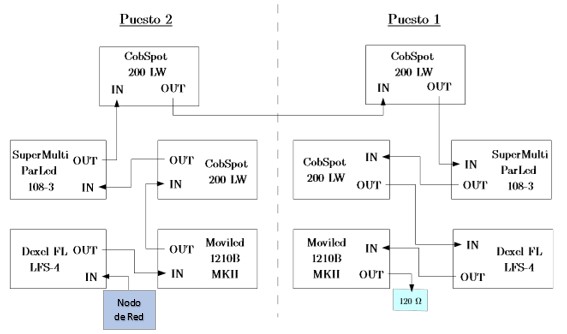

Para finalizar la implementación de este sistema se realiza el conexionado con una topología de bus, comenzando por el controlador, siguiendo por el nodo conversor y posteriormente todas las luminarias conectadas.

Diseño del visualizador

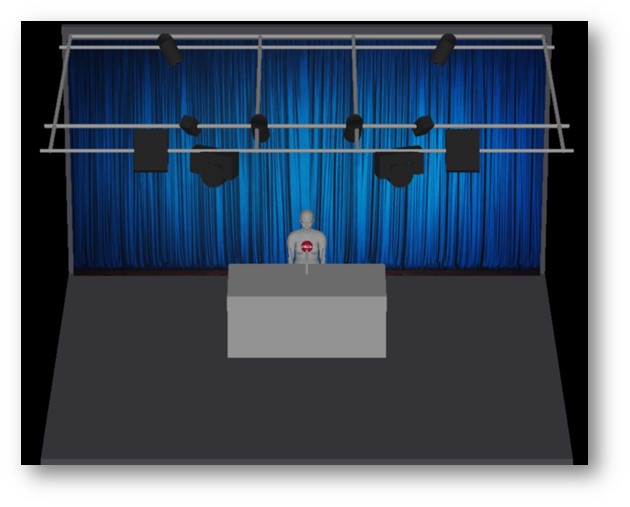

Para hacer posible la programación de la iluminación cuando el técnico de iluminación no se encuentra en el estudio se ha diseñado un visualizador en el programa controlador Chamsys con la escala y direccionamiento real, tal y como se encuentra en el estudio de televisión.
En primer lugar, se ha realizado la toma de medidas de la sala y se ha implementado las paredes principales y las barras de sujeción de las luminarias.
Posteriormente se han diseñado las personalidades de los focos, las cuales se han personalizado con los canales necesarios que indica el fabricante en su manual para hacer posible el control de cada modelo implementado en el sistema. Más tarde se realiza la medición de los focos en la sala y se implementan en el visualizador con sus correcta angulación.
También se ha incluido algunos detalles como es el telón de la sala y la mesa, el presentador y su micrófono para tener la referencia de iluminación.


Para finalizar se realiza la configuración de las direcciones DMX de cada foco. Este direccionamiento consiste en indicar la dirección DMX tanto en la configuración del controlador como en el menú de configuración de la luminaria. Este proceso es necesario para que el controlador envíe los datos DMX a la dirección indicada por el técnico correctamente.
 La conexión entre el nodo y el controlador se realizará a través de la configuración de red estableciendo una dirección IP estática y configurándola en ambos dispositivos. Por otro lado, se configura el universo en el que se establecen las direcciones de los focos y que se configurará en el controlador y en el nodo.
Una vez se ha realizado toda la configuración correctamente y se comprueba el correcto funcionamiento, se procede al análisis y estudio de los diferentes protocolos con los que se ha trabajado, DMX512, Art-Net y sACN, principalmente. Este análisis se realiza con la herramienta Wireshark donde se estudian los diferentes paquetes de datos.

Programación del show

Para este show, en primer lugar, se graban en Chamsys diferentes posiciones y efectos para poder acceder a ellos más fácilmente. Esto se hará con los atributos que más se utilizan en esta programación. Después se elige el tema musical con el que se trabajará y se incluye en la carpeta raíz del programa para implementarla en la línea temporal del show. Con estos tiempos marcados se comienza a incluir CUE´s y steps que son los encargados de guardar en la memoria los diferentes atributos que tienen que tomar cada luminaria. Para finalizar se ha grabado el show con la cámara Theta V 360º y editado con Adobe Premiere.
El show se puede visualizar en el siguiente enlace de YouTube

Conclusiones

Este proyecto se ha llevado a cabo de forma satisfactoria cumpliendo todos los objetivos marcados. Asimismo, se ha documentado todo el proceso llevado a cabo en este proyecto donde se han dictado todas las pautas teóricas y prácticas para poder configurar un sistema de iluminación en red sobre DMX con éxito. El documento presentado proporciona las bases teóricas y prácticas para comenzar a trabajar con las nuevas tendencias del sector audiovisual, más concretamente en el control de la iluminación DMX a través de la red.
La arquitectura de este proyecto, la cual está formada por las partes de software y hardware, permite en todo momento al usuario el control total de las luminarias con las que se trabaja. En cuanto a la parte de protocolos, se ha estudiado y conocido todas las características de los diferentes protocolos de transporte, tanto de DMX como de Art-Net y sACN, así como las limitaciones de cada uno, distancia, velocidad, uso de terminadores, etc. Se ha trabajado con dos protocolos distintos, Art-Net y sACN, para la misma finalidad para poder compararlos y observar las diferencias de uno frente a otro.  También se ha investigado con mayor detalle la forma de cableado en un sistema de iluminación profesional, donde se debe tratar de minimizar el uso de cable para evitar problemas con las diferentes luminarias.
Por otro lado, el análisis del tráfico de paquetes con el software Wireshark ha servido para poder corroborar todo lo estudiado e investigado anteriormente en la parte teórica. También para poder apreciar la configuración de cada uno de los paquetes enviados por el controlador y de la manera en la que están formados.
En cuanto a la programación y grabación del show se puede decir que, de esta manera, el proyecto se ha acercado lo máximo posible al mundo laboral en el sector audiovisual aprendiendo las diversas dificultades que conlleva la puesta en marcha de un espectáculo de iluminación a nivel profesional.
